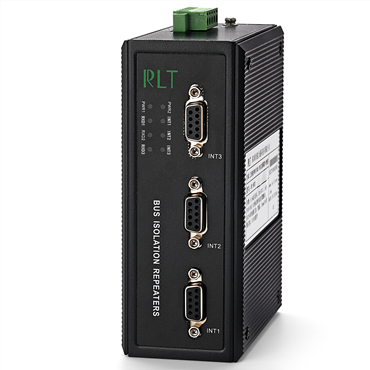

工業級MODBUS總線隔離中繼器
概述：
本產品是一款MODBUS現場總線中繼器，符合MODBUS協議標準，3路獨立總線電接口，數據全透明傳輸，自動切換數據方向，速率自適應，支持MODBUS總線全部速率。該產品能夠延長MODBUS總線的傳輸距離，改變總線拓?fù)浣Y(jié)構，同時具有光耦隔離、減少干擾等性能。
本產品為工業級設計，具有寬電源DC（12-36V）輸入，電源冗余和隔離保護，繼電器告警輸出，IP40防護等級，波浪紋鋁制加強機殼，35mmDIN導軌安裝，-40~85℃工作溫度范圍等優點，能滿足各種工業現場的使用要求。
產品特點：
l 3路獨立MODBUS總線電口
l 3路電口光耦隔離，隔離電壓1000V，1500W防雷保護功能
l 支持MODBUS總線全部速率（0~500kBit/s），透明傳輸，速率自適應

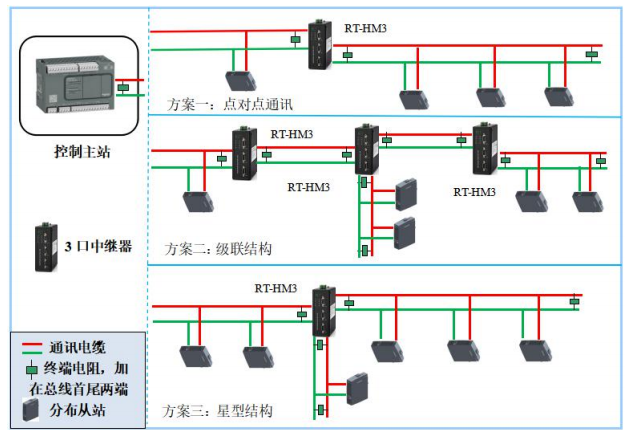

l 支持點對點、星型、級聯拓?fù)浣Y(jié)構
l 提供8個LED狀態指示燈，總線數據接口繼電器告警輸出
l DC24V 冗余電源，隔離電壓1500V,1A電流保護（短路保護，）支持反接保護功能
l 波紋式高強度金屬外殼，IP40防護等級, DIN35mm工業卡軌安裝
技術參數
電接口：
l 接口類型：DB9F電口或工業5PIN端子
l 通信速率：0~500kBit/s，速率自適應
l 信號延時（電口）：100ns
l 3路電口光耦隔離，隔離電壓1000V，1500W防雷保護功能
l 本機不帶終端電阻，請按需要外接
電源及保護：
l 雙電源冗余輸入，DC12V-36V值，典型值DC24V，隔離電壓1500V,1A電流保護(電流短路保護)，反接保護功能
l 工作電流典型值90mA@24V
l 電口故障告警輸出，觸點容量：DC24V/1A
工作環境：
l 操作溫度：
標準類型：0 ~ 70 °C
寬溫類型：-40 ~ 85 °C
操作濕度：5 ~ 95% RH
l 存放溫度： -40 ~ 85 °C
機械特性：
l 外形尺寸：138mm×106mm×54mm
l 外殼：IP40防護等級,鋁制加強機殼
l 安裝方式： 35mmDIN導軌安裝
l 凈重：900g
符合標準：
l EMI：EN55022 1998, Class A
l EN61000-4-2 (ESD), Criteria B, Level 4
l EN61000-4-3 (RS), Criteria A, Level 2
l EN61000-4-4 (EFT), Criteria B, Level 4
l EN61000-4-5 (Surge), Criteria B, Level 2
l EN61000-4-6 (CS), Criteria B, Level 2
l En61000-4-8 (PFMF), Criteria A, Level 3
l IEC60068-2-27
l EN50121-4
l Freefall：IEC 60068-2-32
應用范圍：
電力、交通、能源、廠礦、監控及工業控制等領域。
